USB4のガイド

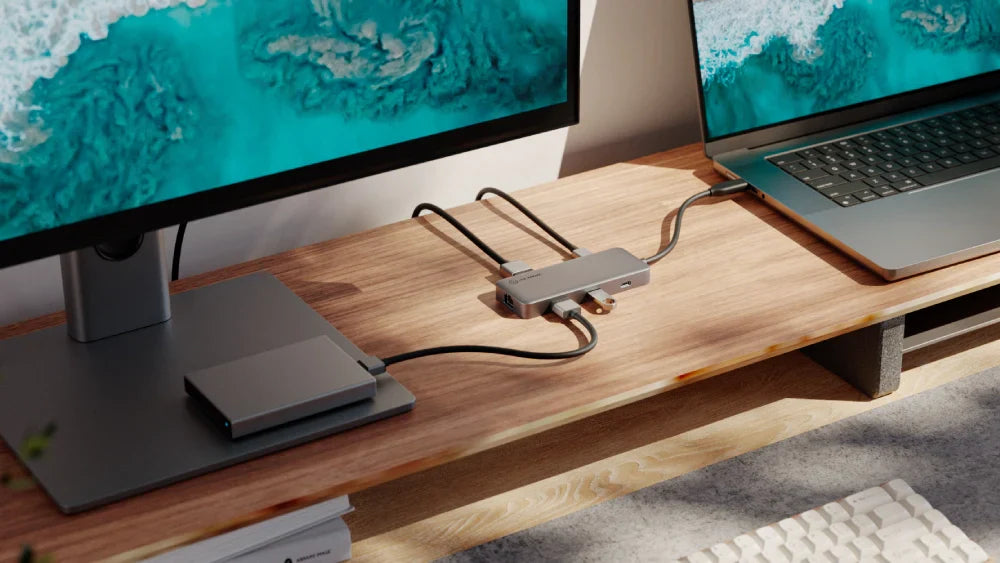

A Guide to USB4_1

USB4は、作業方法を大幅に変換する仕様です。

さらに高速なUSBデータ転送速度が地平線上にあります。

この10月、USB実装者フォーラム(USB-IF)が発表しました USB4バージョン2.0仕様の公開. ここでの見出しの要点は、USB4バージョン2.0がUSB-Cケーブルとコネクタで最大80gbpsのデータ転送速度を有効にするために装備されていることです。

これは、USB-Cデバイスのアームの大きなショットです。 USB4機能を備えたラップトップは、接続されたディスプレイ、ストレージデバイス、ハブ、ドック間で最大40Gbpsの速度でデータを転送できます。

同時に、私たちの多くはまだUSB4デバイスの利点を直接発見しています。

それを念頭に置いて、USB4がオフィスや家の生活を大幅に改善する方法について知っておく必要があることを次に示します。

USB v USB4 V USB-C - 違いが説明されました

USBとは何ですか?

USBは「ユニバーサルシリアルバス」の略です。これは、謙虚なメモリスティックから複雑なコンピュータードッキングステーションまで、ホストデバイス(コンピューター)と外部アクセサリデバイス間で情報と電力を転送するための通信基準です。

USBは約25年間私たちと一緒にいました。この間、その機能は、主に情報がデバイス間で転送される速度の観点から、段階的に改善されました。これらの改善の1つが発生するたびに、USB標準が更新されます。新しいバージョン番号は、異なるデバイスの機能を区別するために新しい標準に割り当てられます。これは、1996年のUSB 1.0から始まり、2001年にUSB 2.0の大規模な改訂版と2008年にUSB 3.0の大規模な改訂を続けています。 1996年からの元のUSB 1.0デバイス)。

途中で、USBは、USB電源提供(USB PD)を備えたデバイス間で大量の電力を転送する機能も開発しました。また、Displayport Alternate Modeを使用して、ネイティブビデオ情報を転送してコンピューターをモニターに接続する機能を進めました。

USB4とは何ですか?

USB4は、USB標準の最新の進化です。 USB接続の最大速度を40Gbpsに増加させるだけでなく、ほとんどの電流デバイスの最大速度を四速度化するだけでなく、混合データを送信する際に利用可能な帯域幅をより効果的に使用する方法でも行います。これにより、パフォーマンスがさらに高くなります。

USB4ルーツは、同様のUSBケーブルとコネクタで動作するIntel独自の高帯域幅通信プロトコルにあります。 USB4デバイスとThunderboltデバイスの大きな違いは、USB4デバイスに幅広い機能があることです。 Intelは、すべてのThunderboltデバイスが同様の最小機能を持たなければならないことを義務付け、Thunderboltデバイスを販売する前に認定する必要があることを強制します。対照的に、USB4デバイスのメーカーは、デバイスを実装または除外する機能を決定し、どのレベルのパフォーマンスを発揮するかを決定する自由がはるかに高くなります。その結果、Thunderboltデバイスには、USB4デバイスよりも大きな価格プレミアムが付属する傾向があります。

USB4デバイスは、古いバージョンのUSBを搭載したデバイスと互換性があります。ただし、以前のバージョンUSBデバイスを備えたUSB4デバイスを使用する場合、より低いUSB標準のパフォーマンスと機能に限定されます。

USB-Cとは何ですか?

USBはケーブルを使用して、そのすべての情報を転送します。 USBの開始以来、さまざまな種類のコネクタが使用されています。最も顕著なのはUSB-Aと最新のコネクタであるUSB-C。

USB-Cケーブルとコネクタは2014年から存在しています。これらは、古いUSB-Aケーブルよりも多くの個別のワイヤを含んでいます。これにより、USB-Cケーブルで作成されたUSB接続がUSB-A接続で可能なこと以上のことを行うことができます。その結果、USB-Cは急速に遍在しており、すべての高性能USBデバイスを接続するための現在の標準です。

USB-Cコネクタ

USB-Cコネクタ(ケーブルの端にある)は、メタリックな外観のヒントのように見えます。通常、USB-Cケーブルをポートに接続すると、これらのコネクタを結合するハウジングをケーブルに処理し、コネクタをUSB-Cポートに挿入します。

USB-Cコネクタのリムは、楕円形で対称的です。これは微妙ですが、一部の消費者や企業が感謝するよりも重要です。つまり、コネクタを180度反転させると、USB-Cポートに入ることができます。 USB-Aコネクタシステムでも同じことを試してみてください。

USB-Cポート

USB-Cポートは、USB-Cコネクタシステムの容器です。標準の24ピンコネクタシステムには、電力、充電機能、データ転送などの機能が搭載されています。

また、USB-Cポートが10,​​000サイクルの挿入と除去耐久性で設計されていることを知っておくと良いことです。つまり、プッシュやプルを吸収するときに長い寿命にわたって信頼できるパフォーマンスを提供するように構築されています。

USB-Cケーブル

USB-CコネクタをUSB-Cポートに接続すると、ケーブルには電源プラスデータの組み合わせ、およびそれらに接続されたUSB装備のデバイス間のビデオ信号が含まれます。 USB-Cケーブルは、さまざまな長さ、色、パフォーマンス機能があります。

USB-Cケーブルの基本的な機能は、次の3つの方法で異なる場合があります。

  • 長さ - 10cmから5m+
  • パワーキャリー容量 - 60W〜240W
  • 速度 - 480Mbps USB 2.0ケーブルは、充電目的または5、10、20、または40gbps USB 3/USB4/Thunderbolt「フルフィーチャー」ケーブルのみを目的としています。

USBデバイスでさえ、外部から物理的に同じように見える場合があります。接続されたUSB-Cケーブルの機能を決定し、ケーブルが制限内で実行され、信頼できる安全なパフォーマンスを保証することができます。多くの場合、電子マーカーと呼ばれる小さなチップがケーブル上のUSB-Cコネクタに隠されています。ケーブルの機能をUSBデバイスに接続したときに宣伝します。宣伝する機能には、電源容量、USB4またはThunderboltのサポートが含まれます。

USB4は何ができますか?

USB4は、USB4対応USB-C製品のパフォーマンス機能を示すのに役立つ仕様です。

USB4がUSB-C製品の仕様にリストされているのを見ると、これらの製品が電力、データ転送、ディスプレイサポートによって何をするかについての情報があります。

USB4仕様は、既存のUSB 3.2バージョンとUSB 2.0仕様で拡張されます。

USB4は、最大40gbps [40gbps認定ケーブルを超える]までのデータ転送速度を使用できますが、最大20Gbpsまでのデータレートも指定します。 USB4をサポートするUSB​​-Cデバイスの中には、最大40Gbpsまでのデータ転送速度を備えていますが、他のデバイスは20Gbpsにヒットします[自宅やオフィス用のUSB機器を買い物するときに目を光らせておくべきこと]。

USB4は、USB 3.2を介した高解像度ビデオのネイティブサポートを強化しています。 USBの場合、2019年に発表されたUSB4は、USB-Cテクノロジーで拡大する範囲のディスプレイ製品が操作可能であるときに登場します。

USB電源供給標準もサポートするUSB​​4は、複数のデータとディスプレイプロトコルを同時に使用するために開発されています。 USB4機能を備えたUSB-C製品は、帯域幅を分割して、USBストレージ、ディスプレイ、およびドッキングステーションアプリケーションのアプリケーションをよりよく一致させることができます。それが実際的に意味することは、たとえば、USB4ドックが、ディスプレイを実行し、大量のマルチメディアをシフトし、USBデバイスを実行するための要件を最適にサポートする比率で帯域幅の割り当てを最適化できることです。

USB4とUSB 3.2の違いは何ですか?

USB 3.2は、以前のすべてのUSB 3.xバージョンの合計名です。 USB命名法のUSBコメンテーターを発疹に壊したという歴史を考えると、今日のUSB 3.2について知っておくべきことに早送りしましょう。

USB 3.2のアーキテクチャから進化したUSB4は、USB 3.2 Gen 2x2の20Gbpsの最上部データ転送速度を2倍にすることができます。また、USB 3.2 Gen 1の速度の8倍のデータを転送することもできます。

現実には、USB 3.2 Gen 2x2(20Gbps)デバイスはほとんどありません。ほとんどのUSB 3.xデバイスは、USB 3.2 Gen 1およびGen 2で提供される5および10Gbps速度に限定されています。これは、USB4がUSB 3.2デバイスよりもさらに高いパフォーマンスの優位性を提供することを意味します。

多くの大規模なマルチメディアファイルを使用しているビデオグラファー、デザイナー、またはマルチメディアクリエイターの場合、生産性と効率性のために、USB 3.2よりもUSB4対応デバイスを支持することは理にかなっています。

USB4を装備したUSB-Cデバイスは、最大240Wまでの電力供給を提供する最新のUSB PD仕様3.1もサポートしています。

USB4 V USB 3.2に関して留意する他のこと

  • USB 3.2ポートを備えたデバイスディスプレイとストレージデバイスの帯域幅要件の比率に関係なく、ディスプレイと外部ストレージデバイスの間に固定方法で帯域幅を分割します
  • USB4デバイスもポートあたり少なくとも7.5Wを提供する必要があり、USB 3.2 [4.5W]の最小値をほぼ2倍にします
  • USB4は、モニターの優れた解像度サポートを提供します。 USB3.2の場合は、USB4デバイスが8k @60Hzでモニターをネイティブに実行できます。

USB4 v Thunderbolt 4?

おそらく、USB4 [バージョン1.0]とThunderbolt 4の違いを概説する方が迅速です。しかし、消費者が2つの類似点と相違点に定期的に混乱していることを考えると、両方を分解しましょう。

USB4とThunderbolt 4の重要な類似点のいくつかは、USB-Cコネクタを使用し、最大40Gbpsのデータを転送することです。

USB4とThunderbolt 4の違いを理解する重要な方法は、Thunderbolt 4の最小パフォーマンス基準がUSB4の標準よりも高いことに注意することです。たとえば、USB4のデータ転送速度は最大40gbpsに達する可能性がありますが、 最小 20gbpsは、Thunderbolt 4の最小[最大] 40gbpsよりも少ないです。

Thunderbolt 4の最小ビデオサポートは、2つの4KディスプレイポートまたはHDMIモニターで、それぞれ互換性のあるドックまたはアダプターを介して60Hzで走行しますが、USB4は1つのディスプレイです(ただし、コンピューターに応じて複数のモニターをサポートできます)。

USB4仕様はオプションでPCIeトンネルをサポートしていますが、Thunderbolt 4は32Gbpsの操作が必須であることを指定しています。

USB4仕様は、Thunderbolt 4装備のUSB-Cデバイスと互換性があります。 USB4デバイスがある場合は、ラップトップのThunderbolt 4ポートに接続できます。

USB 4バージョン2.0

ただし、USB4ストーリーはここでは終わりません。

USB実装者フォーラム(USB IF)は、USB4のパフォーマンスの向上に忙しく取り組んでおり、今年10月にUSB4バージョン2.0仕様がリリースされました。

USB4バージョン2.0仕様の特性には、3つのレーンにわたって最大80gbps [レーンあたり40gbps、合計4レーン]またはオプションの120gbpsの最大データ転送速度が含まれます。 USB 3.2データトンネルは、20Gbpsを超える速度を達成します。最新のDisplayPortおよびPCIE仕様とのアライメント、およびUSB4バージョン1.0、USB 3.2、USB 2.0、およびThunderbolt 3との後方互換性。

USBのIFによると、USB4バージョン2.0はUSB 3.1とUSB 3.2の帯域幅の進化を継続しています。データパフォーマンスを2倍にすると、USB-Cエコシステムがより高いレベルの機能を提供します。

このテクノロジーをワークステーションやライフスペースに導入したい消費者と企業は、より高いパフォーマンスのディスプレイ、ストレージ、ハブ、ドックを期待できます。実際には、4K @60Hzよりも高いリフレッシュレートで高解像度ディスプレイを接続するか、2つの4K @60Hzディスプレイから3つにスケールアップすることができます。これは、質の高いマルチメディア作成を担当する献身的なゲーマーや専門家に特にアピールするはずです。

USB4バージョン2.0仕様は、将来に注意してください。新しいUSB-Cロゴは、バージョン名で消費者にメッセージではなく、USB4バージョン2.0製品のデータ転送速度と電力機能を指定します。

将来のUSB4

USB4バージョン2.0の詳細は、11月以降に実行されるUSB開発者の日中に発表される予定です。

開発者は、USB4システムの概要について詳しく知ります。これは、トンネリングプロトコル、システム、ケーブル設計、USB4コンプライアンスなど、さまざまなトピックをカバーします。

USB4バージョン1.0がUSBデバイス市場でまだ出現していることを考えると、2019年3月に発表された後、USB4バージョン2.0装備の製品が消費者市場で足場を見つける前に時間が経過することを期待しています。

その間、USB製品が現在、そして将来、世帯やオフィスの生活を変えなければならない潜在的なUSB製品に注意することは役立ちます。

USBドック、ハブ、壁の充電器、ケーブルを探索する 今日.
